AS-5615: John crane Type 5615 replacement

Description:
AS-5615: Replacement of John crane Type 5615 mechanical seal Cartridge mechanical seal

Share this site:

  • Product Detail
  • Make an inquiry
AS-Type 5615: John Crane Type 5615
Structure Description:
Equivalent to single cartridge seal John Crane Type 5615
Operating Limits:
Temperature: -50~204° C
Speed: 23m/s
Pressure: 20 bar
Standard Size: 24~75mm; 1 0"~3.0"
Material:
Seal Ring: Resin-Impregnated Carbon,SIC,Nickel Binder Tungsten Carbide
Secondary seal: Fluoroelastomer,Glass-Filled PTFE
Bellows:Alloy 20CB3 SS,Alloy C-276 (UNS N10276)
Metal parts:316

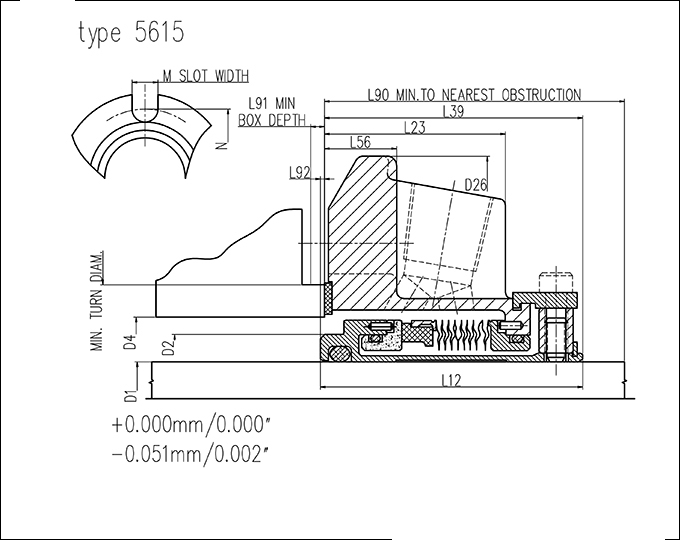

AS-Type 5615 Dimensions(Inches)
D1 D2 D4
(min.)		 D4
(max.)		 D26 L12 L23 L39 L56 L90 L91 L92 M N
1.000  1.375  1.445  1.889  4.000  1.989  1.353  1.954  0.531  2.000  0.160  0.035  0.525  2.805
1.125  1.500  * 2.015  4.125  2.062  1.446  2.062  0.531  2.125  0.125  * 0.525  2.933
1.250  1.625  * 2.294  4.250  2.062  1.446  2.062  0.531  2.125  0.125  * 0.525  3.213
1.375  1.750  * 2.421  4.375  2.062  1.446  2.062  0.531  2.125  0.125  * 0.525  3.338
1.500  1.937  2.007  2.680  4.875  2.156  1.487  2.125  0.593  2.187  0.156  0.031  0.525  3.599
1.625  2.062  2.132  2.812  5.000  2.156  1.487  2.125  0.593  2.187  0.156  0.031  0.562  3.766
1.750  2.170  2.240  2.918  5.250  2.156  1.487  2.125  0.593  2.187  0.156  0.031  0.562  3.875
1.875  2.312  2.382  2.918  5.250  2.156  1.487  2.125  0.593  2.187  0.156  0.031  0.562  3.875
2.000  2.437  2.507  3.015  5.500  2.375  1.601  2.312  1.063  2.375  0.187  0.062  0.562  4.000
2.125  2.562  2.632  3.360  5.859  2.375  1.601  2.312  0.593  2.375  0.187  0.062  0.687  4.469
2.250  2.687  2.757  3.485  6.500  2.375  1.601  2.312  0.593  2.375  0.187  0.062  0.687  4.566
2.375  2.812  2.882  3.610  6.500  2.484  1.717  2.466  0.625  2.528  0.143  0.018  0.687  4.719
2.500  3.062  * 3.891  6.750  2.484  1.717  2.563  0.625  2.625  0.125  * 0.687  5.000
2.625  3.312  * 4.062  6.750  2.500  1.625  2.500  0.625  2.562  0.125  * 0.687  5.170
2.750  3.312  * 4.062  6.750  2.500  1.625  2.500  0.625  2.562  0.125  * 0.687  5.170
2.875  3.375  * 4.186  7.000  2.500  1.725  2.500  0.625  2.562  0.125  * 0.687  5.312
3.000  3.625  * 4.469  7.750  2.500  1.787  2.562  0.685  2.625  0.125  * 0.812  5.720

Type 5615 Oversize Bore Dimensional Data (inches)
D1 D2 D4
(min.)		 D4
(max.)		 D26 L12 L23 L39 L56 L90 L91 L92 M N Turn
Diam.
(min.)
1.375  1.750  2.875  3.023  5.375  2.062  1.446  2.062  0.625  2.125  0.250  0.125  0.562  4.062  3.268
1.750  2.170  3.500  3.925  6.500  2.156  1.487  2.125  0.656  2.187  0.250  0.125  0.687  5.093  3.885
1.875  2.312  3.625  3.734  6.500  2.156  1.316  1.954  0.485  2.017  0.327  0.202  0.687  5.093  **
2.125  2.562  3.875  4.250  7.156  2.375  1.570  2.282  0.749  2.407  0.219  0.094  0.687  5.687  4.264
2.500  3.062  4.750  4.875  8.000  2.484  1.697  2.407  0.656  2.532  0.204  0.079  0.687  6.062  5.139
2.625  3.312  4.625  4.740  8.000  2.500  1.617  2.329  0.578  2.454  0.296  0.171  0.687  6.062  ***
2.750  3.312  4.750  4.875  8.000  2.500  1.697  2.407  0.656  2.532  0.218  0.093  0.687  6.062  5.139
**Seal cartridge is OD registered on the turn diam. of 4.125";
***Seal cartridge is OD registered on the turn diam. of 5.125".

AS-Type 5615 Dimensions(mm)
D1 D2 D4
(min.)		 D4
(max.)		 D26 L12 L23 L39 L56 L90 L91 L92 M N
24 34.9 36.7 48 101.6 50.5 34.4 49.6 13.5 50.8 4 0.9 13.3 71.2
25 34.9 36.7 48 101.6 50.5 34.4 49.6 13.5 50.8 4 0.9 13.3 71.2
28 38.1 * 51.2 104.8 52.4 36.7 52.4 13.5 54 3.2 * 13.3 74.5
30 40 * 56.5 108 52.4 36.7 52.4 13.5 54 3.2 * 13.3 79.9
32 41.3 * 58.3 108 52.4 36.7 52.4 13.5 54 3.2 * 13.3 81.6
33 44.5 * 61.5 111.1 52.4 36.7 52.4 13.5 54 3.2 * 13.3 84.8
35 44.5 * 61.5 111.1 52.4 36.7 52.4 13.5 54 3.2 * 13.3 84.8
38 49.2 51 68.1 123.8 54.8 37.8 54 15.1 55.5 4 0.8 13.3 91.4
40 52.4 54.2 71.4 127 54.8 37.8 54 15.1 55.5 4 0.8 14.3 95.7
43 55.1 56.9 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
45 55.1 56.9 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
48 58.7 60.5 74.1 133.4 54.8 37.8 54 15.1 55.5 4 0.8 14.3 98.4
50 61.9 63.7 76.6 139.7 60.3 40.7 58.7 27 60.3 4.7 1.6 14.3 101.6
53 65.1 66.9 85.3 148.8 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 113.5
55 66.7 75 85.3 148.8 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 113.5
58 68.2 70 88.5 165.1 60.3 40.7 58.7 15.1 60.3 4.7 1.6 17.4 116
60 71.4 73.2 91.7 165.1 63.1 43.6 62.6 15.9 64.2 3.6 0.5 17.4 119.9
63 77.8 * 98.8 171.5 63.1 43.6 65.1 15.9 66.7 3.2 * 17.4 127
65 77.8 * 98.8 171.5 63.1 43.6 65.1 15.9 66.7 3.2 * 17.4 127
68 84.1 * 103.2 171.5 63.5 41.3 63.5 15.9 65.1 3.2 * 17.4 131.3
70 84.1 * 103.2 171.5 63.5 41.3 63.5 15.9 65.1 3.2 * 17.4 131.3
75 92.1 * 113.5 196.9 63.5 45.4 65.1 17.4 66.7 3.2 * 20.6 145.3
*Not applicable. Completely outside mounted.
