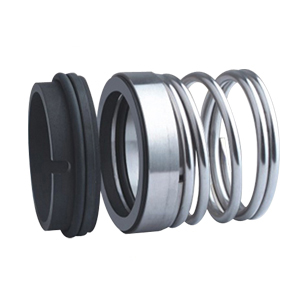

AS-R00: John crane Type R00 AES P08 mechanical seal

Description:
AS-R00: Replacement of John crane Type R00 AES P08 Vulcan 95 elastomer bellows seal

Share this site:

  • Product Detail
  • Make an inquiry
AS-R00:John Crane R00, Aesseal P08, Vulcan 95
Structure Description:
Equivalent to John Crane R00, Aesseal P08, Vulcan 95 mechanical seal
Wave spring design,balanced seal
Operating Limits:
Temperature: -50℃ to +200℃
Pressure: ≤1.0MPa
Speed: ≤20m/s
Standard Size:20-120mm or 0.625 to 4.0"
Materials:
Stationary Ring: Silicon Carbide, Carbon, TC
Rotary Ring: TC, Silicon Carbide
Secondary Seal: NBR, EPDM, CR, Viton, Aflas
Spring and Metal Parts: 304/316
Applications:
Clean water, sewage water, oil and other moderately corrosive fluids

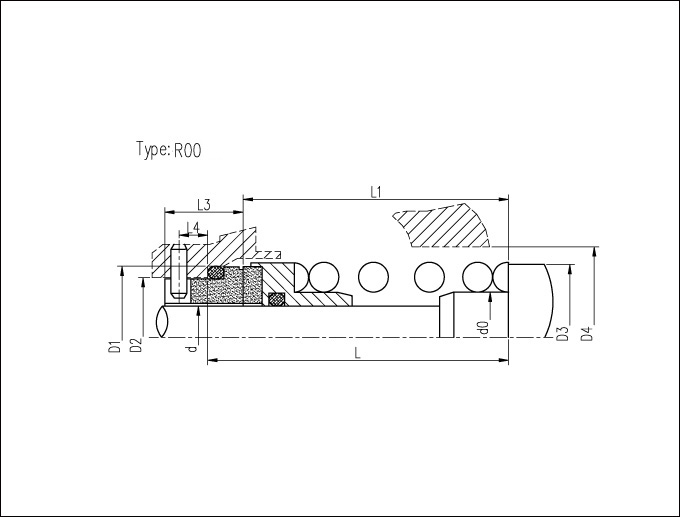

AS-R00 Dimensions(mm)
Size D1 D2 D3 D4 d0 L L1 L3 L4
20 33.32 29.06 34.5 37.0  24 36.5 27.5 15.0  4.0
25 39.85 33.81 41.0  43.0  28.57 40.0  30.0  16.0  4.0
28 43.05 37.01 42.0  46.0  31.75 41.5  31.5  16.0  4.0
30 44.63 38.61 45.5 47.5  33.32 41.5 31.5  16.0  4.0
32 46.32 40.28 47.0  49.0  34.92 44.5 34.5  16.0  4.0
35 49.48 43.46 50.0  52.5  38.10  47.5 37.5  16.0  4.0
38 52.56 46.63 53.0  55.5  42.88 47.5 37.5  16.0  4.0
40 54.25 48.13 55.0  57.0  44.45 47.5 37.5  16.0  4.0
42 55.83 49.81 55.5  58.5  46.02 47.5 37.5  16.0  4.0
45 59.02 52.98 60.0  62.0  49.20  47.5 37.5  16.0  4.0
50 65.37 59.33 66.0  68.5  53.97 55.5 45.5  18.0  5.0
55 70.03 64.01 71.0  73.0  58.72 57.0  47.0  18.0  5.0
60 76.38 70.36 71.0  81.0  65.07 60.5  50.5  18.0  5.0
65 81.23 75.21 82.0  85.5  69.85 63.5 53.5  18.0  5.0
70 85.90  79.88 87.0  90.5  74.60  63.5 53.5  18.0  5.0
75 90.77 84.73 91.5  97.0  79.37 66.0  56.6  18.0  5.0
80 100.29 94.26 99.5  103.0  85.73 73.0  63.0  18.0  5.0
85 104.77 98.93 105.5  108.0  90.00  73.0  63.0  18.0  5.0
90 109.82 103.28 110.5  114.5  95.25 78.0  68.0  18.0  5.0
95 114.30  108.46 115.5  119.0  100.00  78.0  68.0  18.0  5.0
100 119.33 113.31 120.0  124.0  104.77 78.0  68.0  18.0  5.0
105 127.00  121.16 128.0  132.0  111.00  82.5  72.5  18.0  5.0
110 131.77 126.01 133.0  137.0  116.00  82.5  72.5  18.0  5.0
115 136.52  130.68 137.5  142.0  121.0  82.5  72.5  18.0  5.0
120 142.87 137.03 144.0  147.0  126.0  89.0  79.0  18.0  5.0

AS-R00 Dimensions(Inches)
Size D1 D2 D3 D4 d0 L L1 L3 L4
0.625  28.57 24.31 29.00  31.5 19.05 33.5 24.5 15.0  4.0
0.750  31.75  27.48 32.50  35.0  22.22 33.5 24.5 15.0  4.0
0.875  34.93  30.66 34.93 38.0  25.40  35.0  26.0  15.0  4.0
1.000  39.85  33.84 38.10  43.0  28.57 40.0  30.0  16.0  4.0
1.125  43.05  37.01 42.86  46.0  31.75 41.5 31.5 16.0  4.0
1.250  46.32  40.28 46.00  49.0  34.92 44.5 34.5 16.0  4.0
1.375  49.48  43.46 49.21  52.5  38.10  47.5 37.5 16.0  4.0
1.500  52.56  46.63 52.39  55.5  42.88 47.5 37.5 16.0  4.0
1.625  55.83  49.81 55.50  58.5  46.02 47.5 37.5 16.0  4.0
1.750  59.02  52.98 58.74  62.0  49.20  47.5 37.5 16.0  4.0
1.875  63.68  57.66 61.91  66.5  52.37 52.5 42.5 18.0  5.0
2.000  66.85  60.93 66.68  70.0  55.57 55.5 45.5 18.0  5.0
2.125  70.03  64.01 69.85  73.0  58.72 57.0  47.0  18.0  5.0
2.250  73.20  67.18 73.02  76.0  61.90  57.0  47.0  18.0  5.0
2.375  76.38  70.36 76.20  81.0  65.07 60.5 50.5 18.0  5.0
2.500  79.56  73.53 79.38  84.0  68.28 60.5 50.5 18.0  5.0
2.625  82.73  76.71 82.55  87.5  71.42 63.5 53.5 18.0  5.0
2.750  85.90  79.88 85.72  90.5  74.60  63.5 53.5 18.0  5.0
2.875  89.08  83.06 90.00  95.5  77.77 66.5 56.5 18.0  5.0
3.000  95.43  89.41 95.25  98.5  80.97 73.0  63.0  18.0  5.0
3.250  101.78  95.76 101.60  105.0  87.30  73.0  63.0  18.0  5.0
3.500  108.13  102.11 107.95  111.0  93.67 73.0  63.0  18.0  5.0
4.000  124.00  117.98 124.50  128.5  107.95 82.5  72.5  18.0  5.0
